बड़े व्यास गोलाकार छेद फ्लैट कुंडल ऊर्ध्वाधर घुमावदार मशीन
  • बड़े व्यास गोलाकार छेद फ्लैट कुंडल ऊर्ध्वाधर घुमावदार मशीनबड़े व्यास गोलाकार छेद फ्लैट कुंडल ऊर्ध्वाधर घुमावदार मशीन
  • बड़े व्यास गोलाकार छेद फ्लैट कुंडल ऊर्ध्वाधर घुमावदार मशीनबड़े व्यास गोलाकार छेद फ्लैट कुंडल ऊर्ध्वाधर घुमावदार मशीन
  • बड़े व्यास गोलाकार छेद फ्लैट कुंडल ऊर्ध्वाधर घुमावदार मशीनबड़े व्यास गोलाकार छेद फ्लैट कुंडल ऊर्ध्वाधर घुमावदार मशीन
  • बड़े व्यास गोलाकार छेद फ्लैट कुंडल ऊर्ध्वाधर घुमावदार मशीनबड़े व्यास गोलाकार छेद फ्लैट कुंडल ऊर्ध्वाधर घुमावदार मशीन
  • बड़े व्यास गोलाकार छेद फ्लैट कुंडल ऊर्ध्वाधर घुमावदार मशीनबड़े व्यास गोलाकार छेद फ्लैट कुंडल ऊर्ध्वाधर घुमावदार मशीन

बड़े व्यास गोलाकार छेद फ्लैट कुंडल ऊर्ध्वाधर घुमावदार मशीन

शेन्ज़ेन सैंटोंग वीये टेक्नोलॉजी कंपनी लिमिटेड में, हम प्रतिस्पर्धी कीमतों पर उच्च गुणवत्ता वाले फ्लैट कॉइल उत्पाद, वर्टिकल लार्ज डायमीटर सर्कुलर होल फ्लैट कॉइल वर्टिकल वाइंडिंग मशीन और ऑटोमेशन उपकरण प्रदान करने में गर्व महसूस करते हैं। हमारे उत्पादों ने यूरोपीय और अमेरिकी बाजारों में सफलतापूर्वक अपनी पहचान बनाई है। हम चीन में आपके साथ दीर्घकालिक साझेदारी स्थापित करने के अवसर का उत्सुकता से इंतजार कर रहे हैं।

नमूना:3T-802

जांच भेजें

उत्पाद वर्णन

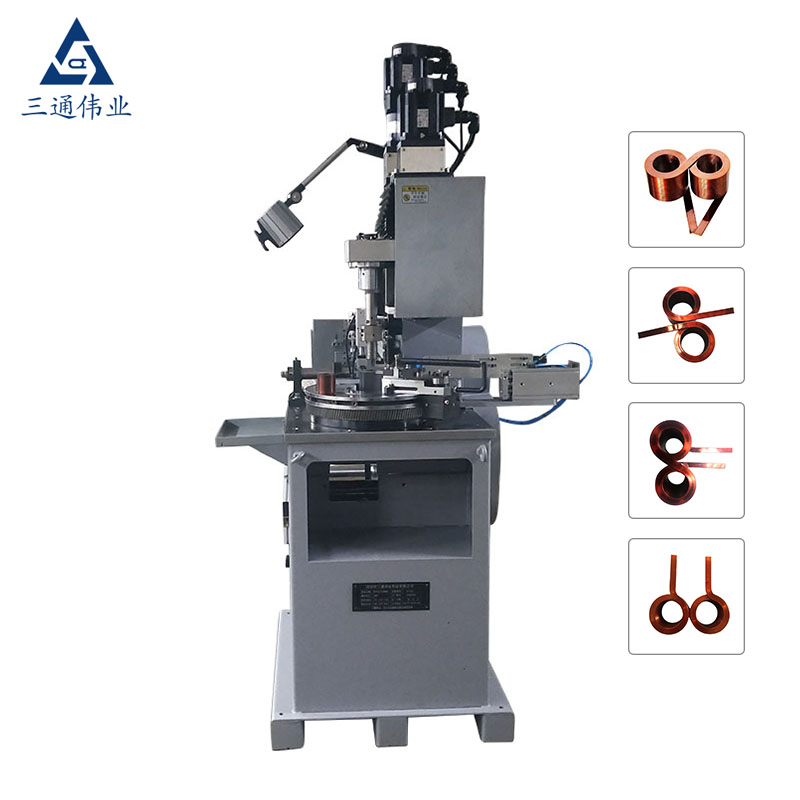

ऑटोमेशन उपकरण और कॉइल निर्माण में अग्रणी शेन्ज़ेन सैंटोंग वीये टेक्नोलॉजी कं, लिमिटेड गर्व से 3T-802 बड़े व्यास सर्कुलर होल फ्लैट कॉइल वर्टिकल वाइंडिंग मशीन प्रस्तुत करता है। 2014 में शेन्ज़ेन के इनोवेशन हब में स्थापित और अब तांगक्सिया, डोंगगुआन में स्थित, हमारी कंपनी के पास वाइंडिंग और लेजर उपकरणों में 15 वर्षों से अधिक के अनुभव के साथ तकनीकी विशेषज्ञों की एक टीम है।

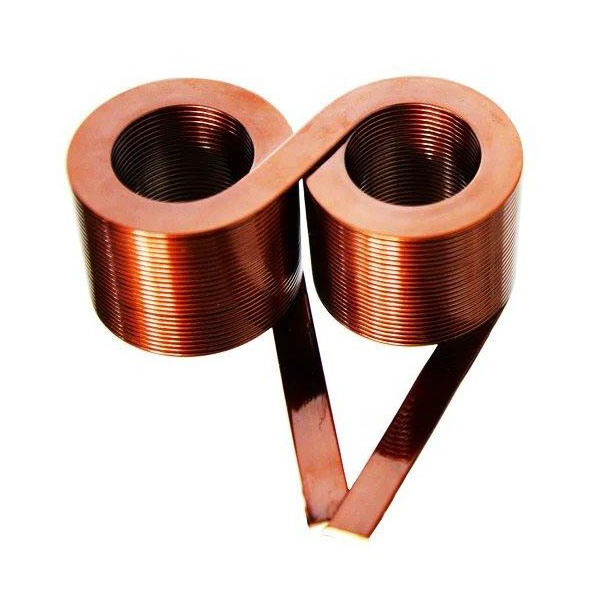

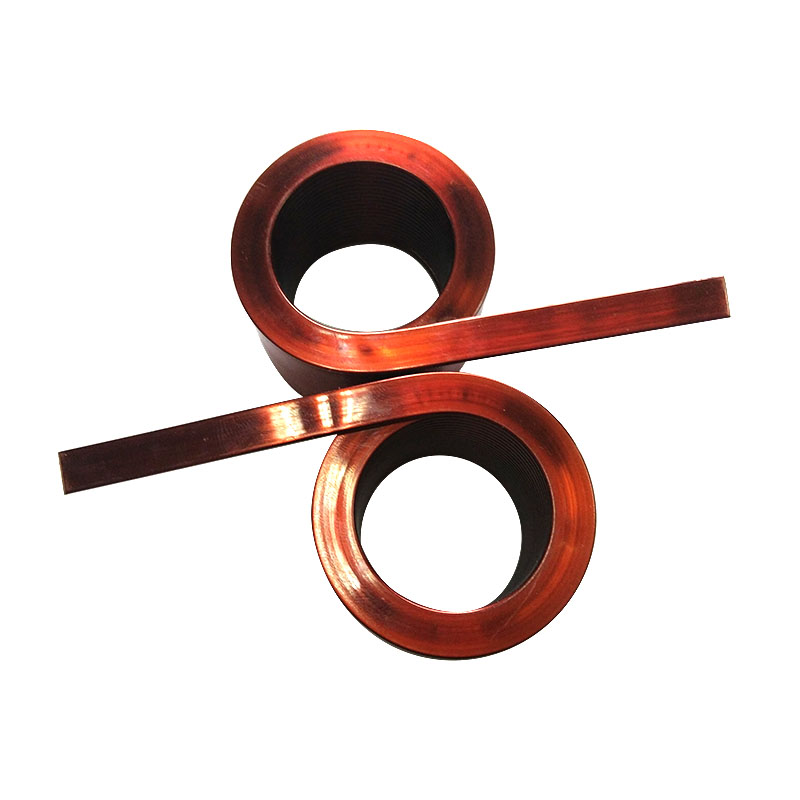

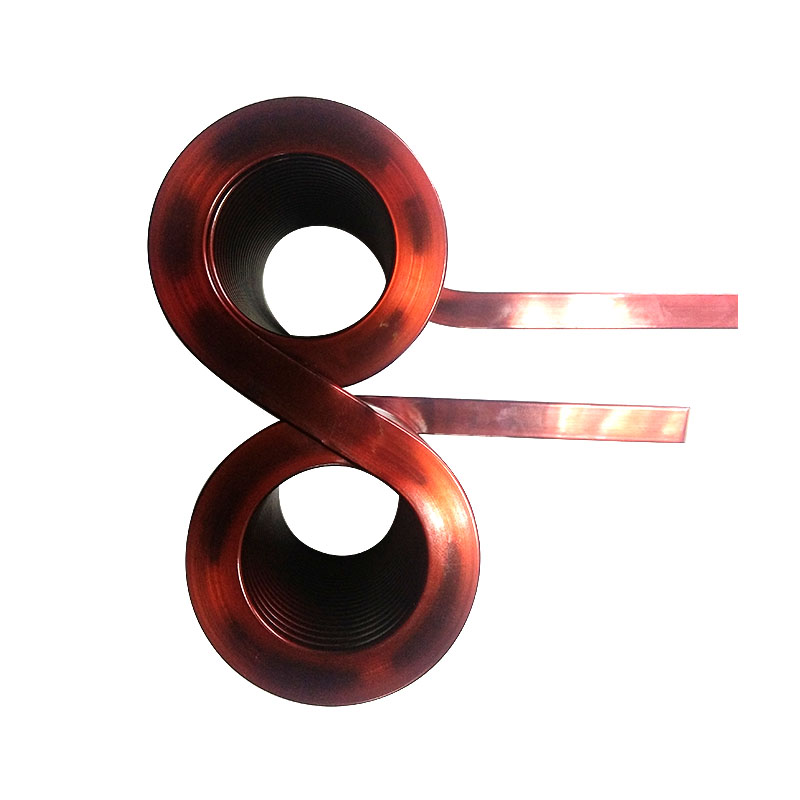

हमारा प्रमुख उत्पाद, 3T-802 बड़े व्यास वाली गोल छेद वाली फ्लैट कॉइल वर्टिकल वाइंडिंग मशीन, फ्लैट इंडक्टर्स, ट्रांसफार्मर और इन्वर्टर कॉइल्स को तैयार करने के लिए एक अत्यधिक व्यावहारिक और कुशल उपकरण के रूप में सामने आती है। यह बड़े-व्यास और गोल कुंडलियों को घुमाने में उत्कृष्ट है, जो उत्पादन में बहुमुखी प्रतिभा प्रदान करता है।

बड़े व्यास वाले गोलाकार छेद वाली फ्लैट कुंडल ऊर्ध्वाधर घुमावदार मशीन की मुख्य विशेषताएं:


3T-802 वर्टिकल वाइंडिंग मशीन अपने उपयोग में आसानी, सुविधा और त्वरित डिबगिंग के लिए जानी जाती है। उत्पाद परिवर्तन के लिए केवल मोल्ड स्विच की आवश्यकता होती है।


कंप्यूटर द्वारा नियंत्रित और सर्वो द्वारा संचालित, मशीन 0.2 मिमी से 6.0 मिमी तक की मोटाई और 0.5 मिमी से 10.0 मिमी की चौड़ाई के साथ विभिन्न फ्लैट कॉइल उत्पादों का उत्पादन करती है।


उच्च-परिशुद्धता सीएनसी खराद प्रौद्योगिकी का उपयोग करके परिशुद्धता-मशीनीकृत स्पिंडल, 0.005 मिमी के भीतर परिशुद्धता के साथ स्थिरता सुनिश्चित करता है।


मशीन में स्वचालित वाइंडिंग और फ्लैट कॉइल बनाने के लिए बहु-स्थिति गति नियंत्रण की सुविधा है।


उपयोगकर्ता के अनुकूल विंडोज ऑपरेशन इंटरफ़ेस और 10 इंच का एलसीडी डिस्प्ले ऑपरेशन को सरल, सहज और सीखने में आसान बनाता है।


उत्पादन प्रक्रिया को सुव्यवस्थित करते हुए, प्रत्येक उत्पाद विनिर्देश के लिए मापदंडों को सहेजें और आसानी से पुनर्प्राप्त करें।


बिजली प्रणाली एक उच्च परिशुद्धता सर्वो मोटर का उपयोग करती है, जो यांत्रिक प्रणाली की सटीकता और स्थिरता को बढ़ाती है।


वर्टिकल कॉइल वाइंडिंग मशीन का डिज़ाइन ऑपरेटर की सुविधा को प्राथमिकता देता है, संचालन और डिबगिंग में आसानी सुनिश्चित करता है।

हमें चुनने के पाँच कारण

1. समृद्ध अनुभव: हमारे पास तकनीकी टीम में 20 वर्षों का कॉइल, वाइंडिंग मशीन और ऑटोमेशन उपकरण अनुभव का एक समूह है, हमने उद्योग के अनुभव और तकनीकी ज्ञान का खजाना जमा किया है। हमारी पेशेवर टीम हमेशा ग्राहकों को उच्चतम गुणवत्ता वाले उत्पाद और सेवाएँ प्रदान करने के लिए प्रतिबद्ध है ताकि यह सुनिश्चित किया जा सके कि ग्राहकों को उत्पादन प्रक्रिया में अधिकतम मूल्य मिले।

2. त्वरित प्रतिक्रिया: हम कम समय में ग्राहकों की व्यक्तिगत जरूरतों को पूरा करने के लिए वन-स्टॉप सेवा प्रदान करते हैं। हमारी बिक्री और तकनीकी सहायता टीम ग्राहकों की सभी प्रकार की समस्याओं को हल करने और उत्पादन लाइन के सुचारू संचालन को सुनिश्चित करने के लिए 24 घंटे कॉल पर है।

3. उच्च गुणवत्ता वाले उत्पाद: हुआवेई, डीजेआई, बीवाईडी और अन्य प्रसिद्ध उद्यमों द्वारा उच्च गुणवत्ता, उच्च प्रदर्शन, उच्च स्थिरता और अन्य विशेषताओं के साथ घुमावदार मशीनों का हमारा उत्पादन। हमारे उपकरण न केवल ग्राहक की उत्पादन आवश्यकताओं को पूरा कर सकते हैं, बल्कि ग्राहकों को उच्च उत्पादन दक्षता और उत्पाद की गुणवत्ता भी प्रदान कर सकते हैं।

4. अनुकूलन सेवाओं की गहराई: हम ग्राहकों की वास्तविक जरूरतों के अनुसार अनुकूलन सेवाओं की एक पूरी श्रृंखला प्रदान करते हैं, जो ग्राहकों के लिए सबसे उपयुक्त वाइंडिंग मशीन समाधान हैं। हमारे इंजीनियर यह सुनिश्चित करने के लिए ग्राहकों के साथ मिलकर काम करेंगे कि उपकरण का प्रदर्शन और कार्यक्षमता पूरी तरह से ग्राहकों की अपेक्षाओं को पूरा करे।

5. बिक्री के बाद उत्तम सेवा: हम ग्राहक के बिक्री-पश्चात सेवा अनुभव को बहुत महत्व देते हैं। हम उपकरण स्थापना, कमीशनिंग, प्रशिक्षण, रखरखाव और अन्य सेवाओं सहित बिक्री के बाद व्यापक सहायता प्रदान करते हैं। हमारी पेशेवर और तकनीकी टीम उपकरणों के सामान्य संचालन और उपयोग को सुनिश्चित करने के लिए पहली बार में ग्राहकों की समस्याओं का समाधान करेगी।

बड़े व्यास वाले गोलाकार छेद वाले फ्लैट कुंडल ऊर्ध्वाधर घुमावदार मशीन का विवरण

शेन्ज़ेन सैंटोंग वीये टेक्नोलॉजी कंपनी लिमिटेड की स्थापना 2014 में शेन्ज़ेन, गुआंग्डोंग प्रांत, चीन में हुई थी, जिसे "इनोवेशन की राजधानी" का खिताब प्राप्त है, और उत्पादन कारखाने को 2019 में शेन्ज़ेन से तांगक्सिया, डोंगगुआन में स्थानांतरित कर दिया गया था, कंपनी वाइंडिंग उपकरण और लेजर उपकरण के काम में 15 से अधिक वर्षों के अनुभव के साथ कई तकनीकी रीढ़ हैं, शेन्ज़ेन सैंटोंग वीये टेक्नोलॉजी कंपनी लिमिटेड वाइंडिंग के अनुसंधान एवं विकास, उत्पादन, बिक्री और सेवा को एकीकृत करने वाले स्वचालन उपकरण और कॉइल का निर्माता है। मशीन उपकरण और फ्लैट कॉइल, हमारे फ्लैट कॉइल उत्पाद, वर्टिकल वाइंडिंग मशीन और ऑटोमेशन उपकरण अच्छी गुणवत्ता और लाभप्रद कीमत वाले हैं, जो यूरोपीय और अमेरिकी बाजारों के हिस्से को कवर करते हैं। हम चीन में आपका दीर्घकालिक भागीदार बनने की आशा कर रहे हैं।


1. 3T-802 बड़े व्यास वाला गोल छेद वाला फ्लैट कॉइल वर्टिकल वाइंडिंग मशीन फ्लैट इंडक्टर्स, ट्रांसफार्मर और इन्वर्टर कॉइल बनाने के लिए एक बहुत ही व्यावहारिक और प्रभावी उपकरण है। यह बड़े व्यास और गोल व्यास वाले फ्लैट कॉइल को घुमा सकता है।

2. 3T-802 बड़े व्यास वाले गोल छेद वाले फ्लैट कॉइल वर्टिकल वाइंडिंग मशीन को डीबग करना आसान, सुविधाजनक और तेज़ है, और उत्पादों को बदलते समय केवल मोल्ड को बदलने की आवश्यकता होती है;

3. 3T-802 राउंड होल फ्लैट कॉइल वर्टिकल वाइंडिंग मशीन कंप्यूटर द्वारा नियंत्रित और सर्वो द्वारा संचालित होती है। यह 0.2 मिमी से 6.0 मिमी की मोटाई और 0.5 मिमी से 10.0 मिमी की चौड़ाई के साथ विभिन्न फ्लैट कॉइल उत्पादों का उत्पादन कर सकता है (मूल तार की चौड़ाई का अनुभाग क्षेत्र * फ्लैट तार घुमावदार मशीन की मोटाई 30 मिमी ² भीतर है)

4. स्पिंडल को उच्च परिशुद्धता सीएनसी खराद द्वारा संसाधित किया जाता है, 0.005 मिमी के भीतर परिशुद्धता के साथ, और पतली उत्पादन लाइन अधिक स्थिर होती है;

5. मशीन पर स्वचालित वाइंडिंग और फ्लैट कॉइल बनाने के लिए बहु-स्थिति गति नियंत्रण।

6. स्पष्ट और सहज चित्र, सरल संचालन और आसान सीखने के साथ विंडोस ऑपरेशन इंटरफ़ेस और 10 इंच एलसीडी डिस्प्ले को अपनाया जाता है;

7. यह प्रत्येक विशिष्ट उत्पाद के मापदंडों को सहेज सकता है, और कॉल करना आसान और सुविधाजनक है।

8. बिजली प्रणाली एक उच्च परिशुद्धता सर्वो मोटर है, जो यांत्रिक प्रणाली को अधिक सटीक और स्थिर रूप से संचालित करने के लिए सीएनसी नियंत्रण प्रणाली से मेल खाती है;

9. गोल छेद वाले फ्लैट कॉइल के लिए वर्टिकल कॉइल वाइंडिंग मशीन को डिजाइन के स्रोत से नियंत्रित किया जाता है, जो ऑपरेटरों और डिबगर्स के लिए काम करने के लिए सुविधाजनक है।

बड़े व्यास वाला गोलाकार छेद फ्लैट कुंडल ऊर्ध्वाधर घुमावदार मशीन पैरामीटर

क्रम संख्या

खेल आयोजन

तकनीकी मापदंड

1

तार का व्यास

मोटाई (0.2~6.0) * चौड़ाई (0.5~10.0), 30 मिमी की फ्लैट लाइन अनुभागीय क्षेत्र का उत्पादन किया जा सकता है ² भीतर, चौड़ाई/मोटाई अनुपात<15 गुना

2

घुमावदार दिशा

दक्षिणावर्त बनाम वामावर्त

3

तारों की पंक्ति का अधिकतम कार्यशील स्ट्रोक

80 मिमी

4

बोबिन वाइंडिंग मोटर की शक्ति

एसी सर्वो 2000W

5

वाइंडिंग स्पूल सेटिंग रेंज

0.1°--359.9°

6

कैंषफ़्ट मोटर शक्ति

एसी सर्वो 3000W

7

वाइंडिंग स्पूल सेटिंग रेंज

0.1°--359.9°

8

स्पूल मोटर की शक्ति

एसी सर्वो 2000W

9

स्पूल सेटिंग रेंज

0.1°--359.9°

10

कुंडलियों की संख्या

1-100 गोद

11

घुमावदार गति (प्रति घंटा आउटपुट)

350 --- 1200पीसीएस/एच तार विनिर्देशों और घुमावों के अनुसार अलग-अलग होगा

12

परिचालन शक्ति

एसी 380V

13

मशीन विशिष्टता (एल*डब्ल्यू*एच)

2200*1300*1900मिमी

14

मशीन वजन

800 किलो

15

कुल शक्ति

7KW (विभिन्न आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है)
